LT8.10 – 2D o 3D, Fibra o CO2, profili standard o speciali

La scelta per chi non accetta compromessi

2D o 3D, Fibra o CO2, profili standard o speciali

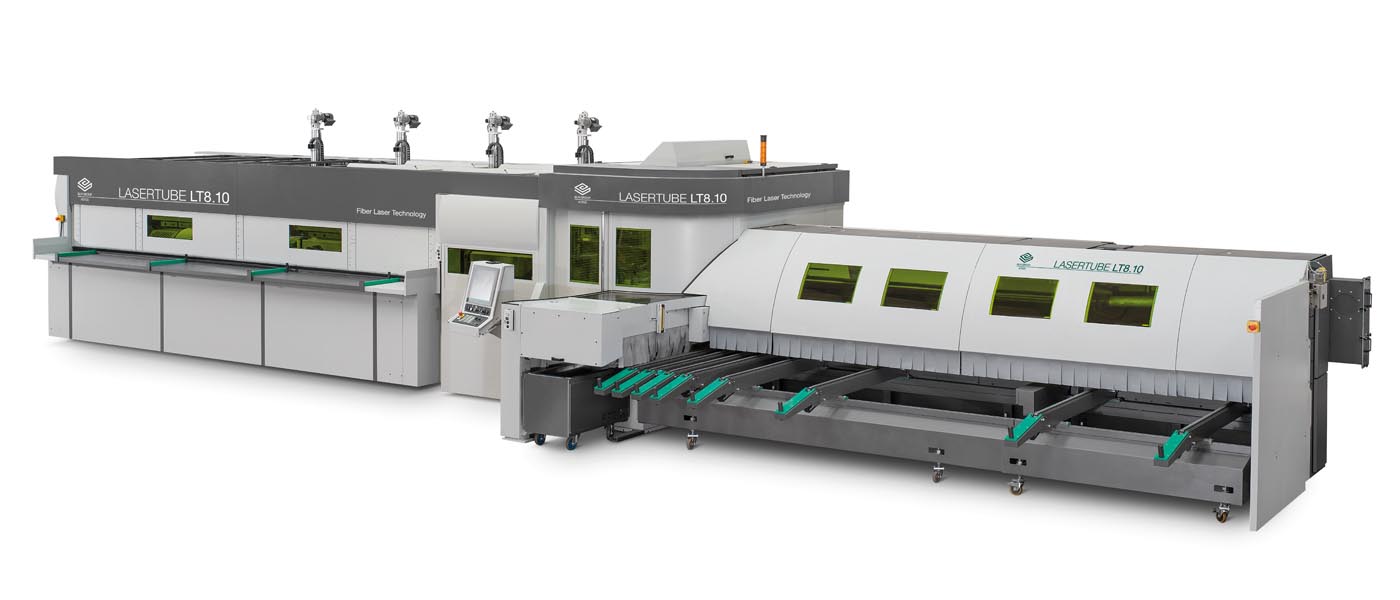

LT8.10

CO2

profili lavorabili fino a ∅ 240 mm peso barra fino a 40 kg/m

lunghezza di carico 8,5 o 12 m

lunghezza di scarico 6,5 o 8,5 m

sorgente laser CO2 3,5 kW

regolazioni automatiche

taglio 3D

materiali tagliabili: ferro, inox, alluminio (alcune leghe)

FIBRA

profili lavorabili fino a ∅ 240 mm

peso barra fino a 40 kg/m

lunghezza di carico 8,5 m

lunghezza di scarico 6,5 o 8,5 m

sorgente laser in fibra 3 kW

regolazioni automatiche

taglio 3D

materiali tagliabili: ferro, inox, alluminio, rame, ottone

Sfruttare tutti i gradi di libertà

La LT8.10 nella sua configurazione standard dispone di un asse tiltante (± 45°) che consente di effettuare lavorazioni di taglio 3D non ortogonali alla superficie del tubo (cianfrino).

Queste lavorazioni 3D ti saranno utili soprattutto sui tubi di spessore più elevato. Creano infatti spazio per il cordone di saldatura, dandoti l’opportunità di una maggior qualità estetica.

Nel caso poi utilizzassi la saldatura laser, spesso solo preparando le superfici con opportuni tagli inclinati, potrai rendere fattibile il processo.

Fibra o CO2: liberi di scegliere il meglio

Qualsiasi sia la tua esigenza di produzione, siamo in grado di offrirti il meglio. Dalla consolidata tecnologia del laser CO2 alla più recente fibra, ciascuna tecnologia è integrabile a tua scelta sulle nostre macchine. Se hai dei dubbi, ti forniamo il dettaglio dei costi, dei vantaggi e dei limiti di ciascuna tecnologia.

Con la nostra esperienza e un gamma completa di soluzioni a disposizione, la scelta sarà sempre quella giusta.

Allroad: il tubo come non lo hai mai immaginato

Non solo tondi quadri e rettangoli, ma anche profili speciali e aperti disegnati e tagliati senza difficoltà.

La disponibilità di profili tubolari di forme diverse dallo standard (tondo, quadro, rettangolo) si è molto ampliata negli anni.

Sarai in grado di lavorare profili speciali e anche aperti senza richiedere attrezzature particolari.

La piena capacità di carico e manipolazione, unite alla piena libertà di progettazione dei pezzi ottenibile con la suite software dei BLMelements, non ha eguali per affidabilità e prestazioni.

Scegli tu la configurazione giusta

Puoi scegliere il sistema di carico più idoneo alla tua produzione (a fascio, passo-passo, a barra singola) e puoi posizionarlo dove ti serve: sia anteriormente che posteriormente rispetto alla macchina.

Puoi scegliere anche il sistema di scarico più idoneo alla tua produzione (standard, pezzi corti, sfridi) e puoi posizionarlo dove ti serve: sia anteriormente che posteriormente rispetto alla macchina.

Hai a disposizione un modo per rendere produttivamente efficace l’impianto e per conciliare gli spazi che hai a disposizione con il layout della macchina.

Attenzione ai dettagli durante tutto il processo

Puoi caricare sul lato anteriore o su quello posteriore; puoi scegliere il sistema di carico più idoneo alla tua produzione: fascio, passo-passo, barra singola.

Caricatore passo-passo: per il carico di sezioni speciali e il cambio continuativo del profilo da tagliare

Caricatore barra singola: per la lavorazione di una sola barra e di pochi pezzi

Caricatore fascio: per avere il massimo dell’autonomia produttiva senza che l’operatore debba intervenire

Tutte le superfici di sostegno e di tenuta delle barre durante le fasi di carico sono protette con materiali antigraffio per preservare la qualità superficiale delle barre e dei pezzi

Ogni barra viene misurata durante la fase di carico. Se la macchina rileva una differenza fra lunghezza attesa e lunghezza reale, ricalcola la migliore disposizione dei pezzi da tagliare senza rivedere manualmente i programmi macchina.

Il movimento di chiusura del mandrino di coda si adatta al tubo caricato, sia in posizione che in forza, affinché la presa sia salda sui tubi pesanti, ma delicata su quelli leggeri

Pezzi lunghi e flessibili sono contenuti lateralmente e verticalmente durante la lavorazione per un risultato di taglio sempre preciso



Soluzioni di scarico: agevolare le fasi successive

I pezzi corti escono a ritmo continuo su un nastro dedicato per spingere la produttività dell‘impianto a livelli ancora più elevati.

I pezzi sono scaricabili in posizioni programmabili sia sul lato anteriore che sul lato posteriore della macchina. Suddividendo la produzione per tipologia di pezzi si velocizza il prelevamento e la sostituzione delle casse senza rallentare la produzione.

Risultati precisi su materiale impreciso

Dispositivi di sostegno sulla linea di alimentazione e di scarico accompagnano costantemente il movimento del tubo, riducendo le deformazioni assiali dei tubi e aiutando a mantenere precisa la lavorazione.

Per i tubi affetti da errori di forma e/o non facilmente guidabili meccanicamente a causa dell’elevato spessore, sono disponibili ulteriori soluzioni di misura e compensazione degli errori.

Qualità dei pezzi fuori e dentro

Attraverso il mandrino di coda, un’ efficace aspirazione raccoglie ed elimina la maggior parte degli sfridi e dei fumi generati durante la lavorazione. Per i tubi tondi, in cui è importante mantenere la superficie interna più pulita possibile, un ulteriore dispositivo chiamato cucchiaio si innesta dal lato anteriore della barra e raccoglie tutti i residui del taglio. Anche in questo caso l’operatore può attivare cucchiaio solo impostando il software, senza dover riattrezzare la macchina.

Active Tools

Active Tools: rendi ancora più semplice e robusta la lavorazione dei tubi

Active Marking

Ti serve tracciare la produzione e poter identificare ogni singolo pezzo? Con Active Marking puoi marcare dinamicamente i pezzi. Assegni le aree dentro le quali vuoi inserire un testo o dati. La Lasertube aggiungerà i valori calcolati in tempo reale: orario, data, numero progressivo del pezzo e identificativo e anche il nome commessa. Comodo ed efficace!

Active Piercing

Otterrai un notevole incremento di produttività sugli alti spessori grazie alle forature veloci e ottimizzate gestite dall’Active Piercing ma anche una maggiore affidabilità e robustezza della foratura quando il materiale ha una qualità e uno spessore non costante. Uno spettacolo!

Active Scan

E’ la soluzione definitiva per compensare gli errori introdotti dai tubi storti. Quando il tubo è deformato o la sua rigidezza non permette un efficace contenimento tramite gli organi meccanici di sostegno e guida, con Active Scan puoi prevenire gli errori di posizione sulle geometrie di taglio sui pezzi. Questo dispositivo ottico, in tempo mascherato, ricava le compensazioni da introdurre nel programma pezzo affinché siano mantenute le tolleranze richieste. Preciso!

Active Speed

Qualità di taglio ottimale fin dal primo pezzo! Ottieni più velocemente una elevata qualità di taglio su tutte le lavorazioni anche se non hai una particolare esperienza nel taglio laser. Con Active Speed, la Lasertube gestisce per te dinamicamente tutti i parametri di taglio ed estende anche alle condizioni più difficili la stessa robustezza offerta nelle lavorazioni di taglio laser comuni. Sicuro!

Active Focus

Cambio di materiale e spessore a prova di errore grazie alla gestione dinamica del fuoco da parte della macchina. Lavorazioni miste 2D e 3D, forature e marcature saranno eseguite sempre in condizioni ottimali perché avrai costantemente la migliore configurazione del fuoco senza bisogno di alcuna programmazione.

Artube: dal disegno al pezzo in un click

Disegnare un pezzo o un intero telaio e trasformarlo in programmi macchina ti richiederà pochi secondi. Puoi anche importare i modelli 3D dei pezzi disegnati in altri CAD e inviare al volo alla macchina tutte le informazioni necessarie per far partire la produzione. Grazie ad Artube sfrutti fin da subito tutto il potenziale delle Lasertube, senza errori.

Artube: raddoppia le tue possibilità

Le funzioni di importazione, di trasformazione automatica del pezzo in programma macchina, di modifica senza dover cambiare il disegno di partenza ti semplificano enormemente la vita e ti velocizzano tutto il lavoro.

Disegna in 3D o importa automaticamente o da CAD in 1 click

Trasforma automaticamente il pezzo in programma macchina

Consente di fare qualsiasi modifica senza dover cambiare il disegno di partenza perché il pezzo importato è diventato un disegno cad parametrico nativo di Artube

Fai qualsiasi modifica senza dover cambiare il disegno di partenza. Il pezzo importato diventa un progetto nativo di Artube

BLM elements: tutto sotto controllo

Programmi, simuli, produci e tieni sotto controllo tutti i tuoi impianti, siano essi curvatubi, lasertubo o segatrici, da un unico punto di comando. Comoda, rapida e facile da usare! BLMelements è la software suite che ti dà tutte le funzionalità di cui hai bisogno per gestire gli impianti BLM GROUP.

Disegna o importa con un solo click pezzi singoli, telai e pezzi multi tecnologia

Ottieni l’anteprima grafica del risultato atteso e la simulazione dinamica del percorso di taglio

Crea i lotti di lavorazione, pianifica la produzione e controlla lo stato delle macchine

All-In-One: curvatura e laser fatti l’uno per l’altra

Curvatura e taglio laser: ecco ciò che rende un tubo un prodotto finito. Ma l’utilizzo separato delle due tecnologie comporta sempre delle difficoltà. Le macchine BLM GROUP nascono per fare dialogare tra loro queste due tecnologie, risolvendo ogni problema a monte. Tutto automaticamente.
